高压开关是电力系统中最重要的控制和保护设备。JJG1120-2015《高压开关动作特性测试仪检定规程》规定需要定期对高压开关的分/合闸时间、分/合闸速度、分/合闸同期性、平均速度等动特性进行试验。市场上围绕上述要求出现了多种型号的高压开关动特性测试仪，随着管理的制度化、正规化发展，对此类测试仪性能的校准提出了相应的要求。

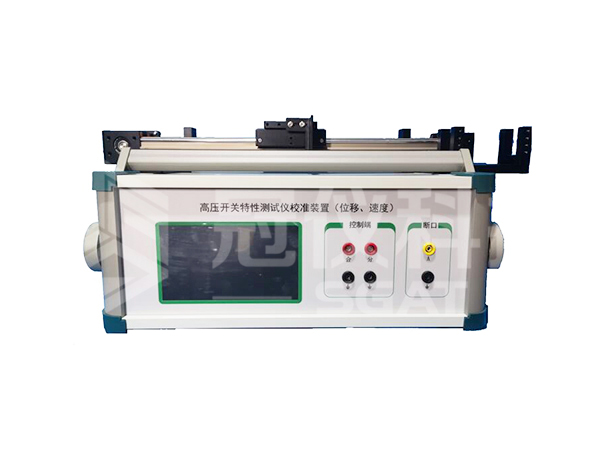

             开关特性测试仪校准装置，采用模拟被测开关触头产生预定的动作（合闸、分闸和弹跳），同时对相应的时间进行准确地测量，给出动作时间供校准用。原理框图如图1所示。

图1 系统原理框图

2.1合闸测试

       合闸时间：从接到合（闸）指令瞬间起到所有极触头都接触瞬间的时间间隔。

       为了更直观的对合闸测试进行理解，根据合闸时间的定义，下面将合闸测试以逻辑时序图的形式表示合闸测试的过程：

2.2分闸测试

       分闸时间：从开关分闸操作起始瞬间（即接到分闸指令瞬间）起到所有极的触头分离瞬间的时间间隔。

       为了更直观的对分闸测试进行理解，根据合闸时间的定义，下面将分闸测试以逻辑时序图的形式表示分闸测试的过程：

2.3弹跳测试

       弹跳时间：开关动触头与静触头在分(合)闸操作中，从第一次分开(合上)开始到最后稳定地分开(合上)为止的时间。

       为了更直观的对弹跳测试进行理解，根据弹跳时间的定义，下面将弹跳测试以逻辑时序图的形式表示弹跳测试的过程：

         可以同时对一路开关触头进行模拟合、分闸及弹跳动作；

         可以任意设置的运动位移和速度，从而校准开关特性测试仪的速度；

         位移设置范围宽：10mm～240mm；

         大屏幕液晶菜单显示，操作简单、方便；
